HAproxy负载均衡集群部署

haproxy 负载均衡 LoadBalance LB集群，HAProxy 是一款高性能的 TCP/HTTP 负载均衡器和代理服务器。它广泛应用于高可用性架构中，用于分发流量到多个后端服务器，从而提高系统的可靠性、可用性和性能。

官网：https://www.haproxy.org/

常用的负载均衡：

dns 轮询解析

优点： dns轮询的配置是比较方便的，如果网络扩增,新增的Web服务器只要增加一个公网IP即可。
缺点： 如果某台服务器宕机或更改ip地址，DNS服务器是无法自动获知,仍旧会将访问分配到此服务器或更新前的ip地址。修改DNS记录全部生效一般要1-3小时,甚至更久。超出管理员的管理范围。会出现间歇的问题；如果几台Web服务器之间的硬件配置不同，导致能够承受的压力也是不同的，但是DNS轮询解析目前不能很好的按权重进行分配。

nginx | apache

应用层负载均衡 http ftp mail

在nginx从1.9.0后引入模块ngx_stream_core_module，从此可以支持tcp负载均衡。默认该模块是没有编译的，需要用到编译需添加–with-stream配置参数

负载均衡集群：

四层：lvs, nginx(stream)，haproxy(mode tcp)

七层：http: nginx(http, ngx_http_upstream_module), haproxy(mode http)

HAProxy核心工作模式

HAProxy 主要支持两种工作模式：

• 四层负载均衡 (Layer 4)：基于 IP 和端口进行转发。性能极高，适用于 TCP 协议（如数据库、SSH、普通 TCP 服务）。
• 七层负载均衡 (Layer 7)：基于 HTTP 头部、URL、Cookie 等内容进行转发。功能更丰富，适用于 Web 服务。

HAProxy 常用负载均衡算法

算法名称	描述	适用场景	特点
roundrobin	轮询算法	后端服务器性能相近，请求处理时间大致相同	默认算法，支持动态权重调整
static-rr	静态轮询算法	需要严格固定权重比例的场景	性能略优，不支持动态权重调整
leastconn	最少连接数算法	后端性能差异大，或请求处理时间长短不一	防止某台服务器过载，适合长连接
first	第一个可用算法	希望充分利用某几台高性能服务器，其余备用	可能导致负载不均，减少活跃服务器数量
source	源地址哈希算法	需要会话保持，且客户端 IP 相对固定	同一客户端总是访问同一后端
uri	URI 哈希算法	缓存服务器集群	确保同一资源总是被请求到同一台服务器
url_param	URL 参数哈希算法	需要根据特定业务参数（如用户 ID）进行会话保持	灵活性高，依赖 URL 结构
hdr	HTTP 头哈希算法	需要根据 Cookie 或自定义 Header 进行分发	常用于基于 Cookie 的会话保持
random	随机算法	测试环境或对负载分布要求不严格	分布均匀性不如轮询，实现简单

HAProxy 源码部署

• 安装源码编译所需要的依赖包

  [root@centos-manager ~]# yum -y install gcc systemd-devel openssl*

• 创建一个haproxy的用户
  不允许该用户登录系统且不创建家目录，仅使用该用户编译haproxy

  [root@centos-manager ~]# useradd haproxy -s /sbin/nologin -M

• 上传源码安装包并解压

  [root@centos-manager opt]# tar -zxvf haproxy-3.4-dev6.tar.gz
  [root@centos-manager opt]# cd haproxy-3.4-dev6/
  [root@centos-manager haproxy-3.4-dev6]# ls
  addons  BRANCHES     CHANGELOG     dev  examples  INSTALL  MAINTAINERS  README.md  scripts  SUBVERS VERDATE   admin   BSDmakefile  CONTRIBUTING  doc  include   LICENSE  Makefile     reg-tests  src      tests    VERSION

• 编译haproxy

  # 查看操作系统的内核版本
  [root@centos-manager ~]# uname -r
  3.10.0-862.el7.x86_64
  # 开始编译
  [root@centos-manager haproxy-3.4-dev6]# make TARGET=linux3100 USE_OPENSSL=1 ADDLIB=-lz clean all

  参数	说明
  make	调用构建工具进行编译
  TARGET=linux3100	指定操作系统内核版本
  USE_OPENSSL=1	启用 OpenSSL 支持
  ADDLIB=-lz	链接 zlib 库
  clean all && make clean	清理之前的编译文件，确保环境干净

• 安装haproxy

  [root@centos-manager haproxy-3.4-dev6]# make install PREFIX=/usr/local/haproxy
  [root@centos-manager sbin]# cp  -rf /usr/local/haproxy/sbin/haproxy  /usr/sbin/

  将haproxy的可执行程序复制到/usr/sbin/,确保在任何目录下都能执行haproxy的这个命令

• 查看haproxy的版本

  [root@centos-manager sbin]# haproxy  -version
  HAProxy version 3.4-dev6-fcfabd0d9 2026/03/05 - https://haproxy.org/
  Status: development branch - not safe for use in production.
  Known bugs: https://github.com/haproxy/haproxy/issues?q=is:issue+is:open
  Running on: Linux 3.10.0-862.el7.x86_64 #1 SMP Fri Apr 20 16:44:24 UTC 2018 x86_64

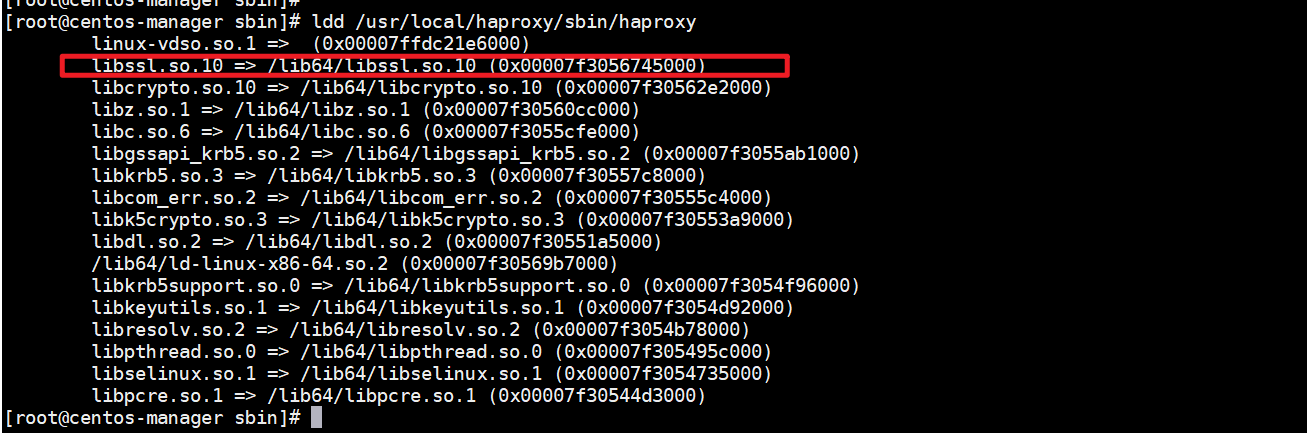

  [root@centos-manager sbin]# ldd /usr/local/haproxy/sbin/haproxy
         linux-vdso.so.1 =>  (0x00007ffdc21e6000)
         libssl.so.10 => /lib64/libssl.so.10 (0x00007f3056745000)
         libcrypto.so.10 => /lib64/libcrypto.so.10 (0x00007f30562e2000)
         libz.so.1 => /lib64/libz.so.1 (0x00007f30560cc000)
         libc.so.6 => /lib64/libc.so.6 (0x00007f3055cfe000)
         libgssapi_krb5.so.2 => /lib64/libgssapi_krb5.so.2 (0x00007f3055ab1000)
         libkrb5.so.3 => /lib64/libkrb5.so.3 (0x00007f30557c8000)
         libcom_err.so.2 => /lib64/libcom_err.so.2 (0x00007f30555c4000)
         libk5crypto.so.3 => /lib64/libk5crypto.so.3 (0x00007f30553a9000)
         libdl.so.2 => /lib64/libdl.so.2 (0x00007f30551a5000)
         /lib64/ld-linux-x86-64.so.2 (0x00007f30569b7000)
         libkrb5support.so.0 => /lib64/libkrb5support.so.0 (0x00007f3054f96000)
         libkeyutils.so.1 => /lib64/libkeyutils.so.1 (0x00007f3054d92000)
         libresolv.so.2 => /lib64/libresolv.so.2 (0x00007f3054b78000)
         libpthread.so.0 => /lib64/libpthread.so.0 (0x00007f305495c000)
         libselinux.so.1 => /lib64/libselinux.so.1 (0x00007f3054735000)
         libpcre.so.1 => /lib64/libpcre.so.1 (0x00007f30544d3000)



  使用ldd查看一下是否存在ssl的链接库文件，如果存在的话可以支持ssl集群的负载均衡

• 创建haproxy的配置文件

  [root@centos-manager sbin]# mkdir /etc/haproxy
  [root@centos-manager sbin]# touch  /etc/haproxy/haproxy.cfg

  /etc/haproxy 是haproxy默认的主配置文件路径

HAProxy 配置文件

再haproxy.cfg 配置文件中添加以下配置模板，后端服务器IP可以按实际应用IP进行修改。

# ==================== 全局配置区域 ====================
global
    log         127.0.0.1 local2 info          # 日志配置：发送到本地 syslog，设施 local2，级别 info
    chroot      /usr/local/haproxy             # 将 HAProxy 进程锁定在该目录，增强安全性
    pidfile     /usr/local/haproxy/haproxy.pid # PID 文件路径，用于进程管理
    maxconn     455350                         # 全局最大并发连接数
    user        haproxy                        # 以 haproxy 用户身份运行（降权）
    group       haproxy                        # 以 haproxy 用户组身份运行
    daemon                                       # 以守护进程模式后台运行

# ==================== 默认配置区域 ====================
defaults
    mode               http                    # 默认工作模式：HTTP 层代理（支持 7 层功能）
    log                global                  # 继承 global 中定义的日志配置
    option             httplog                 # 启用 HTTP 详细日志格式（记录请求方法、URL、状态码等）
    timeout connect    10s                     # 后端服务器连接超时时间
    timeout client     30s                     # 客户端空闲超时时间（无数据传输）
    timeout server     30s                     # 后端服务器响应超时时间

# ==================== 前端配置：接收客户端请求 ====================
frontend http-in
    bind *:80                                  # 监听所有网卡的 80 端口
    default_backend    backend_servers         # 默认转发到名为 backend_servers 的后端组
    option             forwardfor              # 添加 X-Forwarded-For 头，传递客户端真实 IP
    option             httpclose               # 每次请求后主动关闭与客户端的 HTTP 连接（保持短连接）

# ==================== 后端配置：真实服务器池 ====================
backend backend_servers
    balance            roundrobin              # 负载均衡算法：轮询（按顺序分发请求）
    # 后端服务器定义格式：server <名称> <IP:端口> <参数>
    server web1 192.168.1.17:80 cookie 1 check inter 5000 fall 3 rise 2 weight 1
        # cookie 1: 为该服务器设置 cookie 标识，用于会话保持
        # check: 启用健康检查
        # inter 5000: 健康检查间隔 5000 毫秒（5 秒）
        # fall 3: 连续 3 次检查失败则标记为 down
        # rise 2: 连续 2 次检查成功则标记为 up
        # weight 1: 权重值，影响轮询时的分发比例
    server web2 192.168.1.18:80 cookie 2 check inter 5000 fall 3 rise 2 weight 1

# ==================== 监控统计页面配置 ====================
listen stats
    mode http                                # 使用 HTTP 模式提供统计页面
    bind *:10000                             # 监听 10000 端口
    stats enable                             # 启用统计功能
    stats uri /haproxy                       # 访问路径：http://<IP>:10000/haproxy
    stats realm HAProxy\ Statistics          # HTTP 认证领域名称（空格需转义）
    stats auth admin:123.com                 # 基本认证账号密码（格式：用户名:密码）

检查配置文件语法:haproxy -c -f /etc/haproxy/haproxy.cfg

启动HAProxy

haproxy 的安装包中自带了启动脚本haproxy.init，将该启动脚本复制到/etc/init.d目录中并赋予执行权限即可。

[root@centos-manager ~]# cp /opt/haproxy-3.4-dev6/examples/haproxy.init  /etc/init.d/haproxy
[root@centos-manager ~]# chmod +x  /etc/init.d/haproxy
[root@centos-manager ~]# service  haproxy  start
Starting haproxy (via systemctl):                          [  确定  ]

查看haproxy启动状态

[root@centos-manager ~]# ps -ef |  grep -v "grep"| grep haproxy
haproxy   29374      1  0 17:18 ?        00:00:00 /usr/sbin/haproxy -D -f /etc/haproxy/haproxy.cfg -p /var/run/haproxy.pid
[root@centos-manager ~]# ss -luntp | grep 80
tcp    LISTEN     0      128       *:80                    *:*                   users:(("haproxy",pid=29374,fd=4))

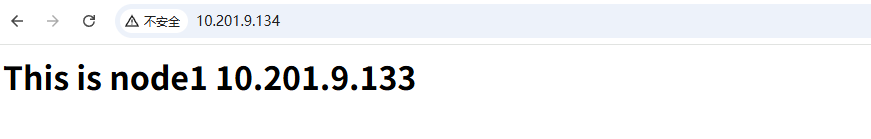

测试

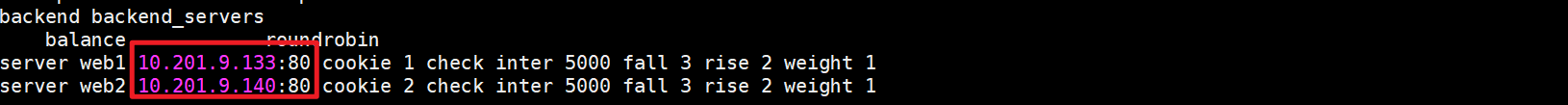

通过配置haproxy的配置文件可以看到，当前的haproxy一共有两台后端服务器，133和134的80端口。这里需要提前的两台后端服务器中安装一个nginx，并配置80端口访问时的网页。
测试的时候只需要访问 haproxy负载均衡服务器的80端口，就可以负载到两台后端服务器的80端口的服务。

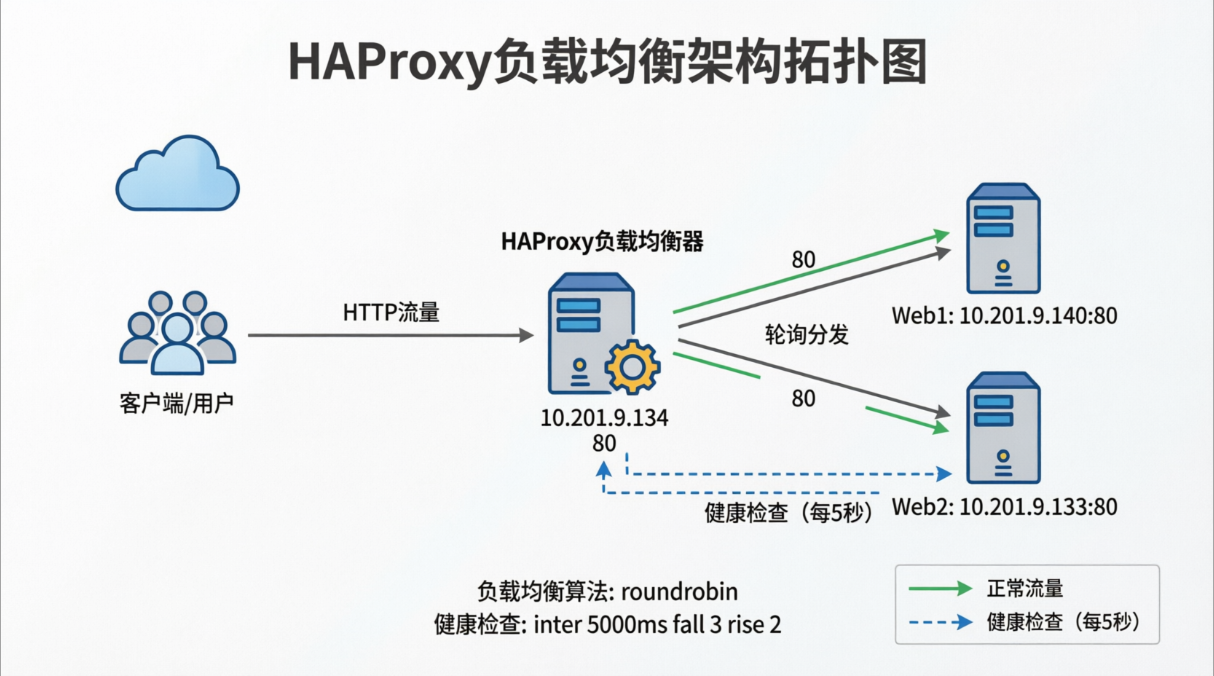

当前负载配置架构图

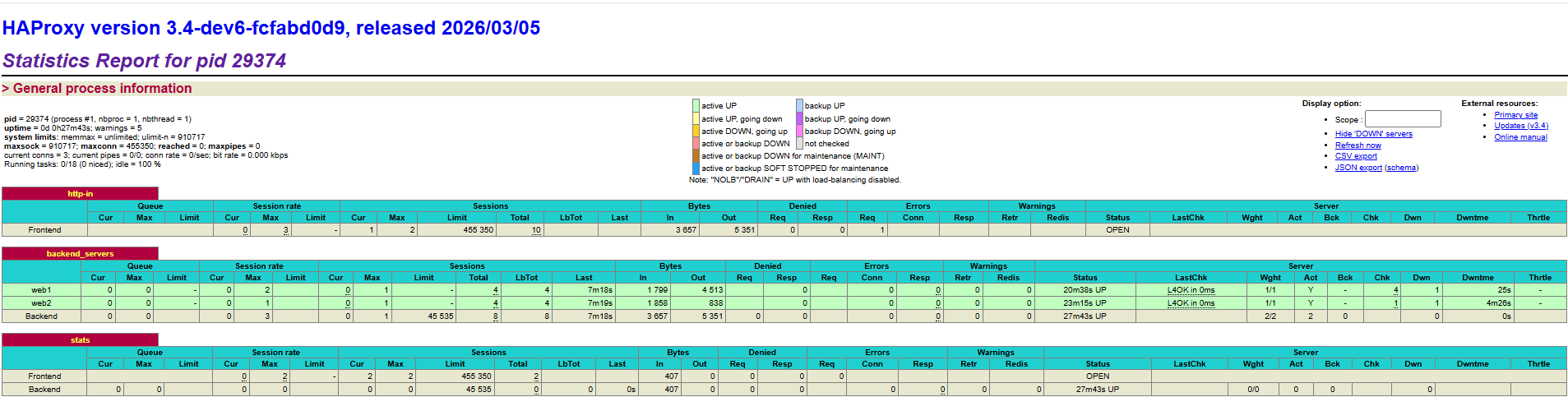

Haproxy 状态监控

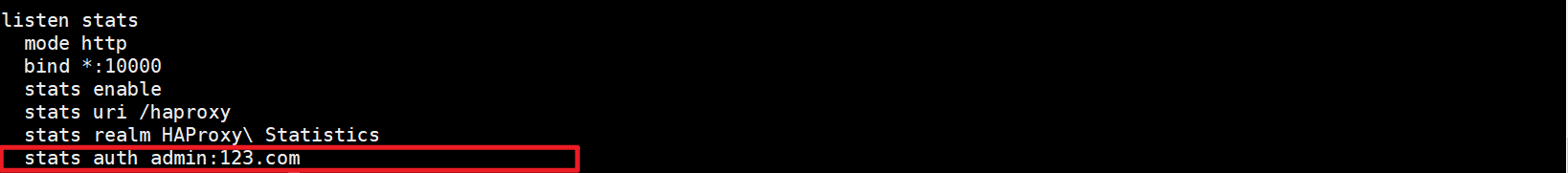

Haproxy 提供了状态监控页面，可以查看后端服务器的请求、响应数量以及状态。访问url：http://IP地址:10000/haproxy。用户名和密码：
